Электронные системы контроля обрыва нити утка (производство Тайвань)
Запасные части > Запасные части к ткацкому станку
Состав:

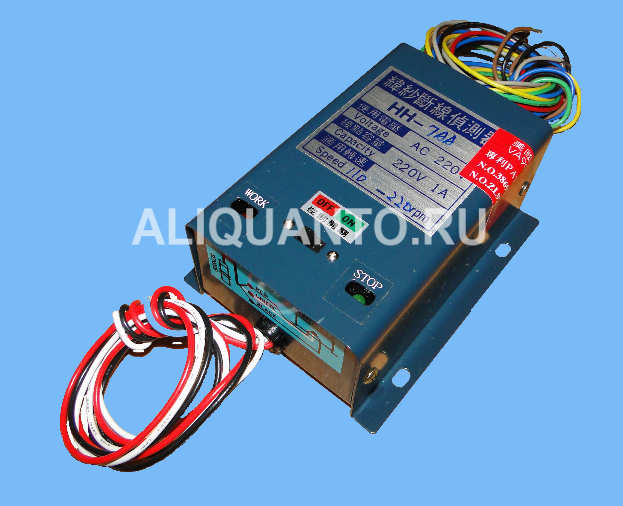

1. Блок контроля обрыва нити HH7AA (редко HH9)
Питание 220В переменного тока, 1А.
Скорость 110-220 об/мин
Выходной сигнал управления: релейный.
Описание: универсальный блок контроля. Настройка на количество челноков, скорость вращения станка осуществляется переключением DIP - переключателей. В случае отсутствия сигнала с датчика в определенный интервал времени, блок контроля выдает выходной сигнал на останов станка.

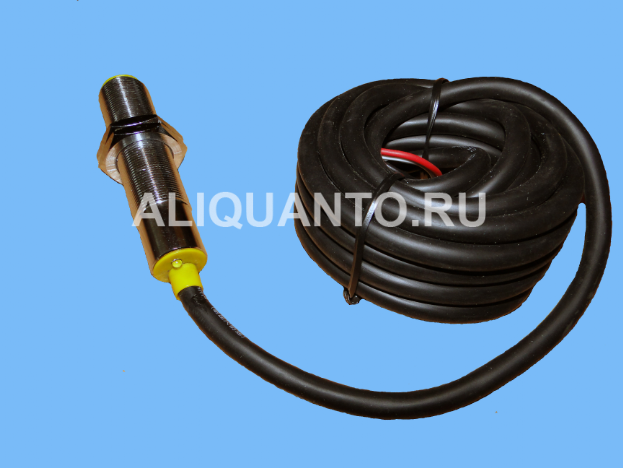

2. Датчик блока контроля обрыва нити СС01-25
Описание: приемник сигнала с генератора выдачи сигнала челнока. Природа сигнала неизвестна, производитель подробностей не раскрывает. Некоторые специалисты утверждают о возможности приема сигнала датчиком в определенным диапазоне частот.
3. Генератор выдачи сигнала CP 01-23
Описание: генератор выдачи сигнала челнока. Генерация сигнала осуществляется путем вращения бобины челнока в результате размотки при нормальной работе. Природа сигнала неизвестна, производитель подробностей не раскрывает. Некоторые специалисты говорят о радиосигнале с частотой, определяемой скоростью размотки бобины.
Достоинства:
- Использование одной системы контроля и одного датчика как для контроля обрыва нити утка, так и для контроля окончания нити утка.
Недостатки:
- высокая цена;
- Остановка станка только после полной размотки нити, что ведет к появлению брака на полотне в виде пропущенных нитей утка (до 10см). Примечание: данная проблема обычно решалась системой отсоединения вытяжных валов от привода станка, до момента полной остановки. Плетение получалось без пропусков, но подбитое нитями.
- возможные ложные срабатывания при использовании круглоткацкого станка выше номинальных скоростей;
- возможные ложные срабатывания при использовании бобин диаметром 23мм.
