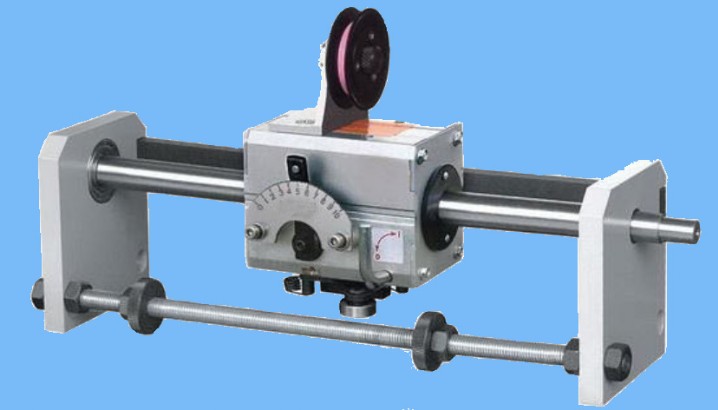

Раскладчик на гладком валу
Оборудование > Другие проекты
Применение: ровная укладка рядной намотки длинномеров.
Принцип действия раскладочных устройств основан на преобразования вращательного движения вала привода в линейное перемещение раскладочной каретки по гладкому валу в двух направлениях с использованием взаимодействия сил трения между валом привода и обоймами шарикоподшипникового механизма переключения хода раскладочной каретки. Изменением угла наклона обойм шарикоподшипников регулируется скорость передвижения раскладочной каретки по гладкому валу.
| Модель | Шаг траверсы | Боковая тяга, Н | Вес, кг |
| GP3-15 | 11 | 110 | 0.9 |
GP3-20 | 16 | 160 | 1.6 |
GP3-22 | 16 | 180 | 1.6 |
GP3-30 | 25 | 260 | 2.7 |
GP3-40 | 32 | 420 | 11.2 |
GP3-50 | 40 | 700 | 33 |
GP3-60 | 48 | 1000 | 42 |
